한국의 경제뉴스통신사 - NSP통신.

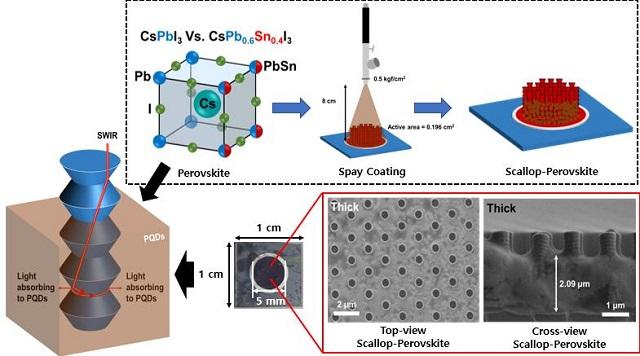

(이미지 = 전북대학교)

(전북=NSP통신) 김광석 기자 = 전북대학교 전자공학부 김기현 교수 연구팀과 서울시립대학교 화학공학과 김 민 교수 연구팀으로 구성된 공동 연구진이 실리콘 기반 근적외선(NIR) 광센서의 성능을 획기적으로 향상시킬 수 있는 차세대 광센서 기술을 개발했다.

이 연구 결과는 재료 및 소자 분야의 저명한 국제 학술지인 ‘Small Science’에 게재되며 그 우수성을 인정받았다.

기존 실리콘 포토다이오드는 1000nm 근처 또는 그 이상의 파장에서 광흡수율이 급감해 근적외선 센서로의 활용에 제약이 있었다.

이를 보완하기 위해 InGaAs 등의 화합물 반도체가 사용돼 왔으나, 고비용과 낮은 CMOS 공정 호환성 문제로 인해 경제성이 낮은 어려움이 있었다.

공동 연구팀은 이러한 한계를 해결하기 위해 높은 CMOS 공정 호환성과 저비용이라는 실리콘의 장점은 그대로 유지하면서도 근적외선 감도를 극대화할 수 있는 새로운 센서 구조를 제시했다.

연구진은 CsPb₀.₆Sn₀.₄I₃ 페로브스카이트 양자점을 스캘럽(Scallop) 나노선 구조에 적용해, ‘스캘럽-페로브스카이트 양자점 텐덤 구조’를 갖춘 새로운 형태의 근적외선 광센서를 구현했다.

이 센서는 상용 CMOS 공정을 활용해 실리콘 기판 위에 고종횡비(high aspect ratio) 스캘럽 나노선을 형성하고, 여기에 페로브스카이트 양자점을 결합함으로써 빛의 공진 현상을 극대화해 기존 실리콘 기반 센서 대비 우수한 검출 성능을 확보했다.

스캘럽 구조는 나노선 측벽에서 다중 반사와 Whispering Gallery Mode (WGM) 공진 현상을 유도해 빛의 체류 시간을 증가시키고 실리콘으로 검출이 어려운 1100nm 근처의 근적외선을 효과적으로 흡수할 수 있도록 설계됐다.

또한 기존 페로브스카이트 양자점(CsPbI₃)의 일부 납을 주석(Sn)으로 치환한 CsPb0.6Sn0.4I3 양자점을 적용해 장파장 흡수 특성을 향상시키고 실리콘과의 밴드 정렬을 최적화하여 광전 변환 효율(IPCE)를 대폭 향상시켰다.

그 결과 개발된 광센서는 1000nm 파장에서 기존 실리콘 대비 최대 77.1% 향상된 IPCE를 기록했고, 8.2μs 수준의 빠른 응답 속도를 구현했다.

또한 200회 이상의 On/Off 반복 테스트에서도 성능 저하 없이 안정적인 출력을 유지, 우수한 내구성을 입증했다.

연구에 사용된 페로브스카이트 양자점은 저온 스프레이 코팅 방식으로 스캘럽 나노선 구조에 균일하게 증착이 가능하며, 대면적 제조 공정과의 호환성과 경제성에서도 강점을 보인다. 따라서 개발 기술은 자율주행용 LiDAR, 우주 탐사, 방위산업 등 고성능 근적외선 센서가 요구되는 첨단 산업 분야에서의 폭 넓은 활용이 기대된다.

연구팀은 “이번 연구는 고가의 InGaAs 소재를 대체할 수 있는 실리콘 기반 저비용 근적외선 광센서의 실현 가능성을 제시한 것”이라며 “향후에는 실리콘-양자점 계면의 안정성과 장기 신뢰성을 확보하는 후속 연구를 지속할 계획”이라고 밝혔다.

한편 본 연구는 삼성전자 산학협력 연구과제의 지원을 받아 수행됐다.

NSP통신 김광석 기자(nspks@nspna.com)

ⓒ한국의 경제뉴스통신사 NSP통신·NSP TV. 무단전재-재배포 및 AI학습 이용 금지.
